微晶石也稱微晶玻璃、玉晶石、水晶石，是一種采用天然無機(jī)材料，運(yùn)用高新技術(shù)經(jīng)過兩次高溫?zé)Y(jié)而成的新型環(huán)保高檔建筑裝飾材料。石材翻新石大夫教你微晶石翻新需要遵循以下步驟：

    1、出去微晶石表面的蠟質(zhì)

    起蠟時(shí)配合專用多功能刷地機(jī)清洗，為了避免水太多滲入石面，需要一邊擦洗，一邊用吸塵吸水機(jī)吸凈水蠟、污漬。

    2、地成干燥--本工序分兩種情況操作。

    a 原有石面接縫的水漬，我們采用遠(yuǎn)紅外線燈加熱烘干。

    b 其它平面的濕氣，自然晾干。結(jié)果，水漬現(xiàn)象已徹底去除，既經(jīng)濟(jì)又合理，客戶十分滿意。

    3、填補(bǔ)石縫--用填縫方法解決石縫滲透水是重要的預(yù)防措施。必需重視填縫工作。填縫材料應(yīng)粘接性好，無粉粒，防水，可研磨拋光的，我們選用德國(guó)超級(jí)云石裂痕補(bǔ)劑，按照工藝進(jìn)行了填隙填補(bǔ)(填補(bǔ)面同石材平面取平，填縫應(yīng)均勻，防止遺漏。)并經(jīng)過兩小時(shí)以上的干燥固化。

    4、整平研磨拋光--鑒于石面以前做過防水，造成石材變色，我們并沒有直接采用整平研磨的方法，而是先用O#鋼絲棉，配專用設(shè)備進(jìn)行研磨擦打、磨去了石材表面的變色層，顯露出大花白的原有底色。很幸運(yùn)，由于防護(hù)劑滲入石面的程度很輕，我們僅用用上述方案就收到了良好的效果，使我們擔(dān)心的變色問題得到了治理。第二套方案即用大理石鉆石磨片、水磨片、逐級(jí)打磨拋光，備而未用。

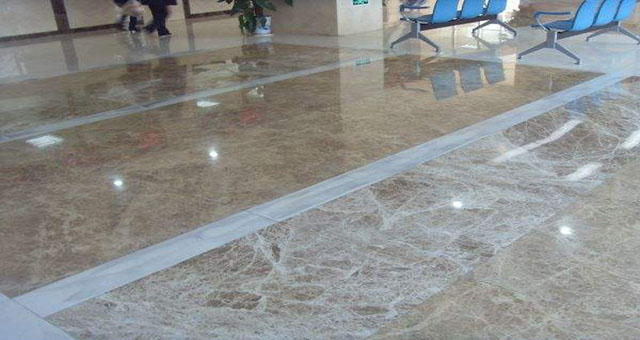

石材翻新

    5、銹黃處理--根據(jù)整體方案，先對(duì)銹斑嚴(yán)重的地方，用鋼絲棉打磨，去除表面浮銹，然后用大理石除銹劑進(jìn)行除銹。

    除銹工藝如下：

    清潔表面干燥 濕潤(rùn)銹面 貼白紙巾 加除銹劑 罩塑料薄膜密封敷面時(shí)效處理3小時(shí) 中性清潔劑清洗 水洗晾干(一次性不能除凈的銹跡可重新處理)

    6、防水、防護(hù)--客戶為了避免大理石今后再出現(xiàn)水漬、泛銹，和遭受其它污染，是意我們的方案，對(duì)研磨后地面施加防護(hù)，我們吸取了原防護(hù)變色的教訓(xùn)，選用幾種較好的防水劑，取同樣的石材做了實(shí)驗(yàn)，一方面檢查防護(hù)效果，另一方面檢查是否改變石材顏色，并根據(jù)吸水率確定工藝用量。做好了上述準(zhǔn)備后，我們才大面積的對(duì)地面進(jìn)行了防護(hù)處理。并要抓好以下工藝：

    a 清潔石面

    b 充分干燥

    c 均勻涂刷防護(hù)劑，潤(rùn)透石面，不得漏刷，不能過多，防止積聚，前者影響防護(hù)效果，后者影響美觀并加大清理難度。

    d 自然條件下，通風(fēng)干燥24小時(shí)以上。這里我們有必要強(qiáng)調(diào)一下，通風(fēng)干燥過程中要特別注意防水防塵，也要注意天氣情況，防止霧雨引起石材變色和防護(hù)失敗。

    7、水晶處理：經(jīng)過上達(dá)工藝之后，就可以進(jìn)行水晶處理了，我們用的是西班牙水晶加硬劑，加光劑按照其使用工藝說明，通過設(shè)備加壓，低速打磨，使劑品產(chǎn)生熱化反應(yīng)，使地面形成防滑的堅(jiān)硬鏡面。經(jīng)過水晶處理以后，又新又亮，先前的水漬，變色，銹斑、污斑等一掃而光。

    以上就是石大夫教給大家的石材翻新微晶石翻新應(yīng)該怎么做！你學(xué)會(huì)了嗎？想要了解更多歡迎來石大夫官網(wǎng)查看：http://www.shenmy.cn??
