石材翻新結(jié)晶施工工序詳解：石材翻新結(jié)晶的基本原理是和石材加工廠的毛板面磨光加工一樣的，也就是說，磨機(jī)磨頭裝配磨拋工具，石材表面被粗磨加工，精磨、細(xì)磨和拋光系列加工。石材翻新結(jié)晶施工包括剪口整平、毛板磨拋、無縫研磨等結(jié)晶加工工序。
石材翻新結(jié)晶施工工序
石材翻新結(jié)晶施工的基本流程為：補(bǔ)膠→粗磨→精磨→細(xì)磨→拋光。
1、補(bǔ)膠
(1)石材補(bǔ)膠是指裝飾石材的板縫，斷縫修補(bǔ)，及在加工、運(yùn)輸、安裝和其他疏忽引起的缺角修補(bǔ)，使板材消除缺陷，提高石材質(zhì)量的一個(gè)過程。
石材的修補(bǔ)并不適用于所有有缺陷的石材，如果石材板材沒有基本的理化性能，完全依靠補(bǔ)膠來提高石材的使用性能，而使用過多，那么修補(bǔ)就毫無意義。石材補(bǔ)膠的使用范圍不宜過大。一般在1m以外觀察，無明顯膠痕。建議膠痕不影響紙板的整體色調(diào)。如果裝修面積過大，就很難控制板材的色調(diào)，裝飾效果就會(huì)下降。
石材補(bǔ)膠是一種因石材品質(zhì)不高采取的修復(fù)技術(shù)，不是對所有石材都適用，主要針的是大理石，在大理石類經(jīng)常使用軟質(zhì)品種，這主要是他們和膠的硬度近似，可以獲得更好的效果。但對于花崗巖類，使用修補(bǔ)膠要差得多。
(2)云石膠是多元脂兩種液體混合物。云石膠的特點(diǎn)是在相對較短時(shí)間和較低的溫度下10℃條件下迅速硬化，但根據(jù)施工條件和環(huán)境通過調(diào)整固化劑的用量和溫度控制固化反應(yīng)速度和高拋光亮度特征，適用于石材翻新、填縫、修補(bǔ)。
補(bǔ)膠時(shí)，補(bǔ)膠位置應(yīng)清潔，槽深而不淺，無水漬、灰塵、油漬等。修補(bǔ)斷縫時(shí)，紋路應(yīng)順應(yīng)石紋走向，且應(yīng)彎曲而不是筆直。無論何種石材，“貫穿性裂縫”或“白色大理石”補(bǔ)膠時(shí)，都非常棘手，很難處理完美的效果。
市場上國產(chǎn)膠顆粒粗，固化時(shí)間短，粘接性差。填膠應(yīng)把握其固化時(shí)間，拋光后膠質(zhì)顏色變化大，難以把握。進(jìn)口膠細(xì)膩，固化時(shí)間長，平滑性好，適合大面積填補(bǔ)縫隙，膠質(zhì)的顏色不會(huì)改變，它可以用于修復(fù)破碎的縫隙，如大理石調(diào)色后的裂縫修補(bǔ)。值得注意的是，對于石材裂縫或淺層膠，研磨時(shí)需要使用樹脂類磨具，補(bǔ)膠要在粗磨后，須再次檢查，如果有脫落或缺陷，就要在細(xì)磨時(shí)補(bǔ)膠。
2、粗磨機(jī)的磨頭裝配有樹脂金、金鋼石磨片，對石材表面進(jìn)行連續(xù)的研磨，露出新的表面層，剪口和表面平整，無原始劃痕、損傷等缺陷。

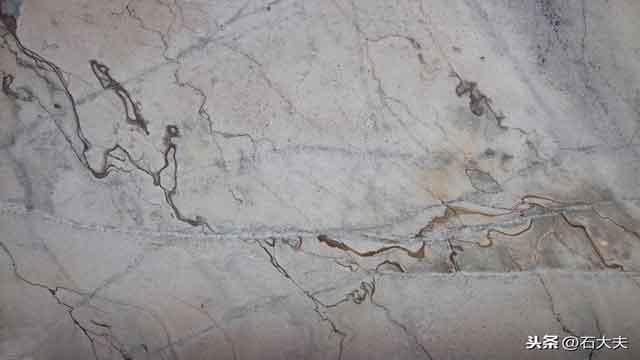

石材翻新結(jié)晶施工
剪口整平
石材粗貼時(shí)，由于板材的變形，水泥的收縮，施工人員的過錯(cuò)，造成板材之間不均勻，被稱為“剪口”，剪力差別很小，可以直接拋光機(jī)磨平，剪口差別很大，使用角磨機(jī)去除高部分，然后使用研磨機(jī)磨平。
石材粗貼時(shí)，由于板材的變形，水泥的收縮，施工人員的過錯(cuò)，造成板材之間不均勻，被稱為“剪口”，剪力差別很小，可以直接拋光機(jī)磨平，剪口差別很大，使用角磨機(jī)去除高部分，然后使用研磨機(jī)磨平。
石材翻新結(jié)晶施工角磨機(jī)打磨高低時(shí)需注意：
研磨面積應(yīng)盡可能大，以減少表面的波紋；研磨時(shí)，必須使用重型研磨機(jī)和翻新片進(jìn)行充分研磨。墻根、墻角、臺(tái)階的剪口只能用手磨機(jī)研磨。
精磨的目的是去除粗磨造成的劃痕和剪口形成的水波紋。一般采用“井”字法對石材表面進(jìn)行操作。
在精磨結(jié)束前，必須對缺陷、補(bǔ)膠、脫落或其他缺陷進(jìn)行修復(fù)。注膠位置在注膠前必須加熱干燥。
細(xì)磨可以消除精磨的痕跡，除非細(xì)磨時(shí)軟石會(huì)產(chǎn)生劃痕，研磨機(jī)按照“井”字法操作，工作速度宜慢。大理石的拋光度在50度，花崗巖的光度一般在80度以上。
4、拋光翻新不是通過石材加工的磨塊加工，而是通過研磨機(jī)(最好是加重機(jī))底盤的百潔墊和拋光粉的摩擦，使石材表面亮度更均勻、更明亮。
目前市場上有兩種拋光處理，一種是拋光粉，一種是結(jié)晶粉。拋光粉的種類很多，但拋光粉拋光是一種具有物理性質(zhì)的加工方法，不同于結(jié)晶粉結(jié)晶過程中的物理和化學(xué)工藝方法。
以下常見的幾種石材翻新結(jié)晶施工材料：
(1)拋光粉是由磨料和其他礦物組成，其中含有大量硬質(zhì)粒狀礦物。拋光時(shí)，利用其堅(jiān)硬的圓角，消除石材表面的粗糙度。
(2)晶面劑系列通常是石材表面結(jié)晶，市場用戶很多，用于拋光不是這個(gè)產(chǎn)品的最初目的。
(3)結(jié)晶劑系列市場上充斥著k2K3、C1C2等材料，按照施工簡單，操作方便，對某些品種的石材光澤非常明顯，所以，石材翻新拋光后經(jīng)常使用它。結(jié)晶劑主要由結(jié)晶劑和增白劑兩部分組成。結(jié)晶劑通過鋼絲棉摩擦產(chǎn)生熱量，填充石材表面的微孔，提高石材表面的亮度。光亮劑主要由液體蠟和樹脂組成，通過鋼絲棉摩擦產(chǎn)生熱量。其成分或滲透到石材表面的微孔中或均勻附著于石材表面形成結(jié)晶。
在使用這類材料時(shí)，應(yīng)注意鋼絲棉碎屑的影響。由于石材表面與鋼絲棉之間的摩擦，鋼絲棉碎屑會(huì)殘留在一些疏松物料和花崗巖的孔隙中，這些碎屑容易氧化，導(dǎo)致石材表面出現(xiàn)大面積銹黃。使用這種材料時(shí)，要仔細(xì)挑選。
5、結(jié)晶粉系列這類材料其基礎(chǔ)是通過百潔布摩擦加熱，使結(jié)晶材料向石材表面鈣鈣化，石材晶格與晶體主要成分緊密結(jié)合，形成晶體層。市面上有液體和固體晶粉系列產(chǎn)品，液晶液一些添加研磨劑，對消除石材表面劃痕有一定的作用。結(jié)晶粉系列的水溶液呈酸性，對銅、鐵等金屬有腐蝕性。施工時(shí)請注意保護(hù)。
由于花崗巖、石英、云母等物質(zhì)的表面具有穩(wěn)定的化學(xué)性質(zhì)，結(jié)晶應(yīng)基于結(jié)晶粉的拋光和礦物充填。
此外，石材翻新結(jié)晶施工是一項(xiàng)復(fù)雜而又實(shí)際的工作。除了熟練的操作人員外，還對石材、翻新工具、石材翻新結(jié)晶施工材料等有一定的了解和靈活運(yùn)用，從而充分發(fā)揮現(xiàn)有材料的優(yōu)勢，為客戶提供優(yōu)質(zhì)的服務(wù)。
本文關(guān)鍵詞：石材翻新結(jié)晶施工 石材翻新結(jié)晶
本文鏈接：http://www.shenmy.cn/seo/1801.html
本文標(biāo)題：石材翻新結(jié)晶施工工序詳解
本文關(guān)鍵詞：石材翻新結(jié)晶施工 石材翻新結(jié)晶
本文鏈接：http://www.shenmy.cn/seo/1801.html
本文標(biāo)題：石材翻新結(jié)晶施工工序詳解
