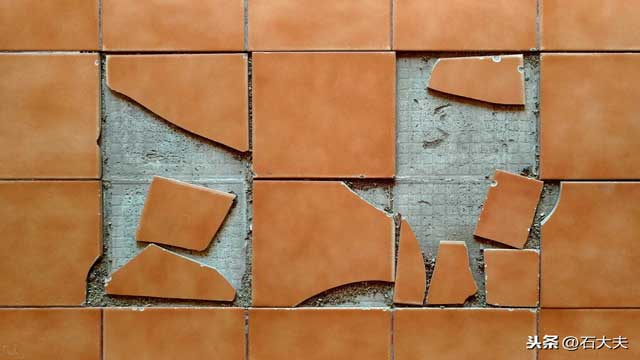

板巖脫落問題，如果處理不當(dāng)，會導(dǎo)致非常嚴(yán)重的財(cái)產(chǎn)和人身安全問題。要想治理板巖脫落問題，就要搞清楚板巖脫落原因，才能知道空鼓怎么修補(bǔ)。
板巖脫落原因有：
1、基層內(nèi)部斷開
2、將防水層與基層分離
3、防水層破損，部分留在基層上，部分隨瓷磚膠脫落
4、瓷磚膠和防水層脫離
5、板巖與瓷磚膠脫離
知道了以上的板巖脫落原因，就對空鼓怎么修補(bǔ)有了明確的方向。
知道了以上的板巖脫落原因，就對空鼓怎么修補(bǔ)有了明確的方向。
板巖脫落原因一：基地內(nèi)部斷開
原因：基層不牢固，落砂，與防水無關(guān)。
解決方法：先將松動的基層鏟除，然后用水泥砂漿找平，以便進(jìn)行下一步施工。
板巖脫落原因二：防水層與基層分離
其原因是：
(1)選用的材料不符合標(biāo)準(zhǔn)要求，附著力不夠強(qiáng)；
(2)基層不符合要求(如基層表面不平整、不干凈、有裂縫、沙粒等)
解決方案：在材料的選擇上，應(yīng)選用符合國家標(biāo)準(zhǔn)要求、粘結(jié)強(qiáng)度能承受一定數(shù)量的板巖。
在施工中，對基層做防水檢查，檢查基層表面是否清潔平整，有無裂縫、浮灰起砂等情況。在這種情況下，可以用鏟子將基層表面挖掉，對開裂的地方進(jìn)行修補(bǔ)。然后用界面劑對基板表面的浮灰起砂起到固定作用，以增加對基板的附著力。
板巖脫落原因三：防水層的內(nèi)部被拉斷
當(dāng)防水層斷開時，大多數(shù)人的第一反應(yīng)是材料問題，但造成防水層斷開的原因有很多。
其原因是：
(1)防水材料本身有質(zhì)量問題，防水涂料成膜后本身強(qiáng)度不合格；
(2)防水材料的選擇是不合適，家居裝飾防水材料大致分為剛性和柔性，不同的材料有不同的特點(diǎn)，剛性材料粘接性能強(qiáng)，而柔性的柔韌性能好，使用不同的材料來刷同樣的部位效果不同；
(3)防水層基層太干燥也會導(dǎo)致內(nèi)部被拉斷，防水涂料施工時，如果沒有對基層進(jìn)行濕潤或涂刷界面劑，就會有一個水泥基類防水的一部分水分被干燥的基面吸收，吸收這部分的水分被吸收后，涂層的水泥水化的影響大，強(qiáng)度也受到影響，使涂層的強(qiáng)度不能滿足設(shè)計(jì)要求，里面的防水層會脫落。
解決方案：防水涂料自身強(qiáng)度的好壞在國家標(biāo)準(zhǔn)或行業(yè)標(biāo)準(zhǔn)中有兩個性能指標(biāo)要衡量，一是抗壓強(qiáng)度；二是抗折強(qiáng)度、抗壓強(qiáng)度和抗折強(qiáng)度越高，防水涂料本身的強(qiáng)度就越高。在選擇剛性或柔性材料時，剛性材料比較適合墻面防水，而柔性材料則適合地面防水。
由于施工的緣故，基層的表面太干了，所以在施工時，基層的表面應(yīng)該是濕的，讓基層充分吸收水分，然后用海綿把多余的水分吸走，再做防水。
板巖脫落原因四：瓷磚膠與防水層脫離
其原因是：
(1)瓷磚膠的粘合力不符合要求；
(2)還有一些人使用傳統(tǒng)的水泥砂漿鋪貼瓷磚，水泥與砂配比不當(dāng)，也會影響砂漿對防水層的作用。水泥過少會降低水泥砂漿與防水層之間的粘結(jié)力，水泥過多會導(dǎo)致砂漿本身收縮應(yīng)力過大，容易破壞防水層及基層。
解決方案：選用附著力強(qiáng)的瓷磚膠。
板巖脫落原因五：板巖與瓷磚膠脫離
其原因是：
(1)這種情況基本上與防水無關(guān)，而是與瓷磚膠的選擇有關(guān)，瓷磚膠與板巖不適應(yīng)；
(2)石板的背面沒有擦干凈。板巖在生產(chǎn)時，背面會有大量的脫模機(jī)，便于板巖與生產(chǎn)模具分離。如果脫模劑不干凈，會影響瓷磚膠與板巖的粘合力。
解決方案：在選擇瓷磚劑鋪貼瓷磚時，要選擇合適的瓷磚劑；安裝石板前，先清洗石板背面。
本文關(guān)鍵詞：板巖脫落原因 空鼓怎么修補(bǔ)
本文鏈接：http://www.shenmy.cn/seo/1783.html
本文標(biāo)題：板巖脫落原因，板巖空鼓怎么修補(bǔ)
本文關(guān)鍵詞：板巖脫落原因 空鼓怎么修補(bǔ)
本文鏈接：http://www.shenmy.cn/seo/1783.html
本文標(biāo)題：板巖脫落原因，板巖空鼓怎么修補(bǔ)
