由于石材行業(yè)人員的努力，天然大理石的“輻射”誤解逐漸得到解決。很多業(yè)主家裝時，就開始考慮選擇天然大理石。然而，大多數(shù)消費者仍然對大理石感興趣。其中許多使用瓷磚和其他材料作為參考。讓他們相信有裂縫就是不好的，這個誤解需要解釋一下。
天然石材是自然制造而成的藝術(shù)品，大理石是各種元素和礦物混合在一起，經(jīng)過至少一億多年復雜的物理、化學變化，加上地質(zhì)運動演變而成，紋理色彩千變?nèi)f化。
天然大理石的顏色、紋理是由其成分決定的。它與瓷磚、人造石等人造材料相比，它是天然的，天然具有天然的特性，而天然的特性是無法控制的。如果想要均勻，在前期選材時應(yīng)該選擇人造石或瓷磚，而不是天然石。天然大理石的美，在于它不可估量的天然紋理，所以對天然大理石來說是沒有石材裂紋就是不完全的缺陷。
什么是石材裂紋？
石材裂紋是指巖石中存在的小裂縫，它們大多是天然的，一般存在于大理石中，而且隨著加工技術(shù)的日益成熟，小裂縫并不影響石材的質(zhì)量和美觀。國家建材局已頒布天然大理石、花崗巖行業(yè)標準。以下是關(guān)于石材裂紋缺陷驗收的規(guī)定：
石材裂紋缺陷的檢測方法：
(1)有缺陷——將被檢測板平放于地面，距離板面1.5米處有明顯缺陷的，視為缺陷；
(2)無明顯缺陷——離板面1.5米處無明顯缺陷，1米處可見缺陷視為無明顯缺陷；
(3)無缺陷—離板面1米遠看不見的缺陷視為無缺陷。
由于自然的原因，石材的色差是常見的，但是如果使用得當，色差可以成為一種特性，用戶在選擇石材品種后先選擇一個好的協(xié)議板，尤其是大批量訂貨時。協(xié)議板應(yīng)盡可能大，以充分顯示各種色調(diào)紋路。協(xié)議板建議雙方同時持有一份，以統(tǒng)一標準，避免不必要的糾紛。

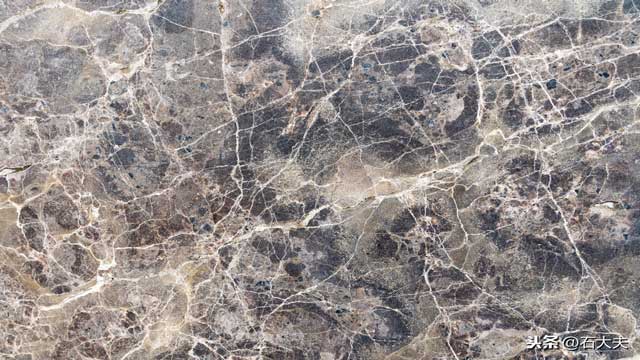

石材裂紋
像淺咖網(wǎng)等天然大理石本身就有很多裂紋，但不影響使用，經(jīng)過人工拋光后鏡面亮度可達到85度以上，這種在石材裂紋標準內(nèi)。
正是這些天然紋理的存在，使天然大理石獨具特色，這些紋理正是大理石的魅力所在。
那么，測量石材的質(zhì)量標準是什么呢？
評估石材的好壞主要是看其外觀質(zhì)量、加工質(zhì)量、鏡面光澤度三個方面。還有體積密度、吸水率、抗壓強度、斷裂強度等物理指標，由于這些都太專業(yè)了，一般人只能整體外觀判斷，因而出現(xiàn)了這種誤解差異。
解釋常用指標來測量石材的物理特性
(1)體積密度
石材的質(zhì)量與體積之比。高密度是指巖石的比重和容量，在鋸、磨、拋、切等過程中具有較高的穩(wěn)定性。
(2)吸水率
指石材的吸水能力，反映石材中所含孔隙的數(shù)量、大小、分布及連接情況。巖石吸水率一般小于1.5%，小于0.5%可視為抗風化性能好，且防凍性能好，不做防凍性能試驗。
(3)抗壓強度
巖石在單向壓縮下抵抗破壞的能力。抗壓強度的高低表明巖石的硬度?？箟簭姸缺硎緸镸Pa，1MPa=10.2kg/cm(kg/cm2)。
(4)抗彎強度
在兩個支撐點上，特定的成品板抵抗斷裂的能力。試驗石材的抗彎強度約為抗壓強度的1/14~1/8。巖石的抗壓強度可以粗略地預測其抗彎強度?？箯潖姸仍酱螅迕嫫屏训碾y度越大。
達到合格大理石的物理性能
體積密度≥2.6g/cm
吸水率≤0.5%
抗壓強度≥50MPa(按照“JC 79-92天然大理石建筑板”標準，大理石抗壓強度不小于20MPa；大理石抗壓強度一般在70~110MPa之間。
抗彎強度≥7MPa(按“JC 79-92天然大理石建筑板”標準，抗彎強度不得小于7MPa)
達到合格花崗巖的物理性能要求
體積密度≥2.56g/cm
吸水率≤0.6%
干燥壓縮強度(抗壓強度)≥100MPa(按“JC 205-92天然花崗巖建筑板材”標準抗壓強度不小于60MPa；花崗巖抗壓強度一般在110~245MPa之間。
抗彎強度(抗彎強度)≥8MPa(按JC 205-92天然花崗巖建筑板材標準，抗彎強度不小于8MPa)
其實天然石材有裂紋是很正常的，因為天然石材屬于沉積巖，它是一千萬年一層累積、壓縮、變質(zhì)而成的，它是由各種礦物成分，它們的排列不是那么精確，所以表面可能或有裂紋。但是石材裂紋不是裂縫。如果出現(xiàn)裂縫，就需要修復。
本文關(guān)鍵詞：石材裂紋
本文鏈接：http://www.shenmy.cn/seo/1738.html
本文標題：石材裂紋缺陷的檢測方法?衡量石材的質(zhì)量標準
本文關(guān)鍵詞：石材裂紋
本文鏈接：http://www.shenmy.cn/seo/1738.html
本文標題：石材裂紋缺陷的檢測方法?衡量石材的質(zhì)量標準
