石材黑縫是石材護理人經常遇到的問題，黑縫的清洗不要盲目，判斷成因是關鍵。
石材黑縫的主要原因有三種情況：
1、縫隙污染
2、滲水
3、滲膠

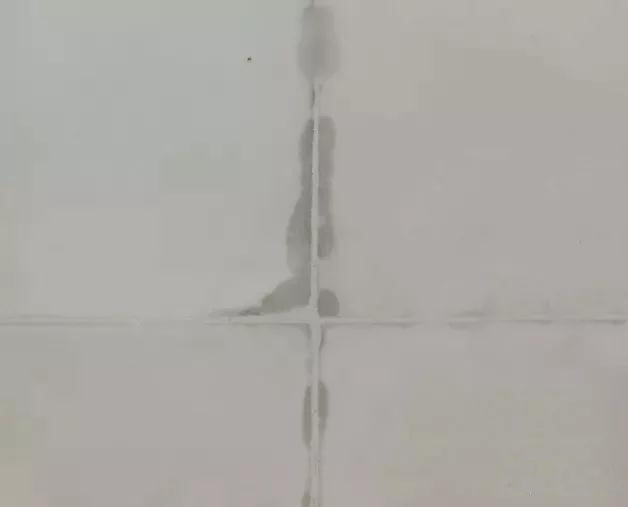

這其中滲膠是最容易被忽略的原因，很少有人會想到石材順著縫隙發(fā)黑的現象竟然是滲膠。
石材為什么會滲膠？這要從兩方面說起：
一、云石膠
1、使用了劣質云石膠
劣質云石膠多使用價格低廉的不飽和樹脂，云石膠在固化的過程中產生熱量，不飽和樹脂處于游離狀態(tài)，形成膠油擴散入石材中；
劣質云石膠采用的粉體顆粒粗糙，反應過程中油溶性差；
2、固化溫度沒掌握好
膠與固化劑的混合比例應為100:1~4。固化劑加的多熱量釋放量大，膠就干的快。固化劑放得少或忘放，膠里的樹脂處于未催化狀態(tài)，就會釋放膠油。固化劑的放置量要考慮環(huán)境溫度，氣溫低的情況下適量少放，氣溫低于5℃時禁止施工。
二、石材材質
密度低、孔隙大、吸水率高的石材易發(fā)生膠油滲透，例如：
白云巖、白云巖變質巖類：爵士白、雅士白、細花白等
石灰?guī)r：法國木紋、意大利木紋、貴州木紋、洞石等
砂巖：白沙米黃等
如何預防滲膠？
石材做好防護，基本上是不會發(fā)生滲膠現象的，可是也有例外，有客戶向小清反饋說石材做過防護還是滲膠了，這種情況有以下原因：
1、只做了水性防護
水性防護劑防水不防滲透，膠油滲透能力強，只做水性防護并不能避免油性物質滲透。
2、石材出廠防護
很多客戶高估了石材出廠的防護效果，防護效果沒有經過檢驗，且石材在鋪裝后并沒有補刷防護。
3、防護涂刷未足量或漏刷
防護劑僅僅在石材表面一層，沒有滲透石材全部。進行切縫或切割的情況下，破壞了具有防護效果的表層。
綜合以上情況，想要預防膠油滲透，在遇到吸水率高的石材時就要提高防范意識，防護要足量，縫隙處更要加強。
可以在切縫后、補膠前，用刷子蘸取油性防護劑或氟素防護劑，對縫隙處足量涂刷。
石材補膠后要等膠完全干燥后再涂刷防護，防護后留有足夠養(yǎng)生時間，最好7天以后再進行研磨結晶等操作。
如何判斷石材滲膠？
灰塵臟污造成的石材黑縫很好判斷，如何區(qū)分膠油滲透與水滲透呢？

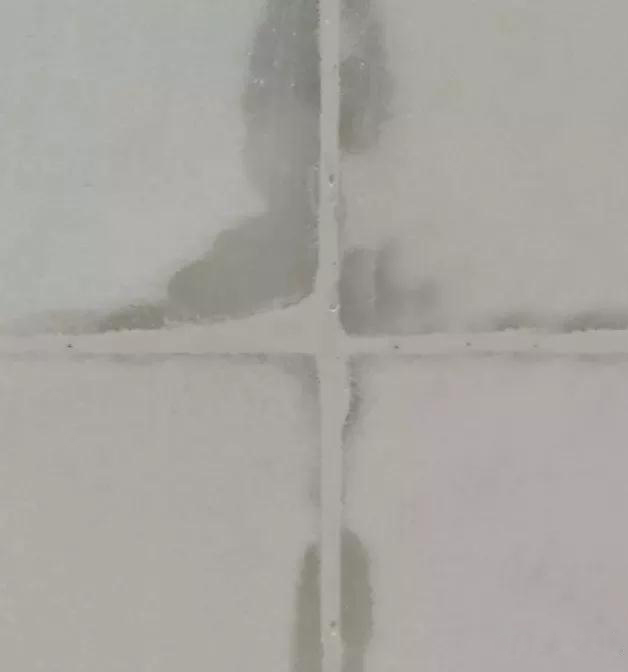

膠油滲透局部放大
膠油滲透后的石材，結構特別致密，外觀發(fā)黑發(fā)亮，研磨過后比其他部分還要光亮，膠油的邊界依舊很深，有越往邊越深的跡象。
水滲透的痕跡顏色較淺、邊界不清，滲水的縫隙處仔細觀察會發(fā)現膠面上有細小的，像頭發(fā)絲兒那么細的裂縫，水就是從那個裂縫滲進去的。
如何清除膠油滲透
將出現膠油滲透的縫隙切開，將膠清理干凈，用除油除膠劑進行敷貼。如果石材已經做過結晶或封釉，需要用50#磨片將縫隙處磨開，縫兩邊各最少磨20公分寬。
清除膠油需要有耐心，膠油需要一點點的拔出，有時候會觀察到敷貼后膠油更擴散了，不要擔心，這說明膠油已經開始分解，方法是有效的。耐心敷貼，多加紙，選用專用的、吸附性強的紙效果會更好。

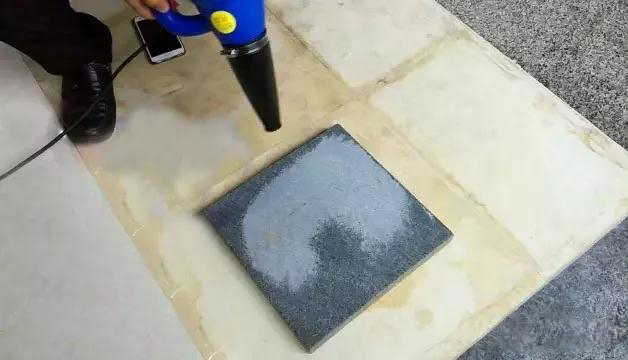

膠油清除后要用濕毛巾將縫隙處擦干凈，然后用烘干機烘干縫隙。等縫隙完全干燥后再用云石膠補膠。
判斷石材干燥，可用水分儀測量。
小知識
地面石材微細的縫隙（頭發(fā)絲粗細），可以用封釉材料進行保養(yǎng)，可有效避免縫隙被污染?？p隙干燥后用刷子在縫隙處涂上一層封釉材料，讓封釉材料自由干燥，待這層封釉材料干燥后，再涂刷一層封釉材料，用晶面機均勻拋磨，收干后會發(fā)現，縫隙已經不見了。
