前段時(shí)間飾管家在北京五星級(jí)酒店的大堂做一個(gè)項(xiàng)目，該大堂內(nèi)空氣干燥，人員流動(dòng)也是非常大，每天都需要打掃清潔。這所大堂的主要建筑裝飾材料就是一些石材種類為淺灰色花崗石，產(chǎn)地美國(guó)，俗稱美國(guó)白麻。
接到項(xiàng)目我們就到現(xiàn)場(chǎng)采取了實(shí)地勘察，經(jīng)過(guò)勘察發(fā)現(xiàn)，
石材產(chǎn)生病變的特征：長(zhǎng)期水斑不干，大面積泛黃，裝飾視覺(jué)效果差。
裝飾方式：水泥砂漿濕法安裝。下面我們就針對(duì)這個(gè)項(xiàng)目為大家來(lái)詳細(xì)的說(shuō)一下美國(guó)白麻的病癥是怎么解決的：
美國(guó)白麻的取樣、勘察、分析
① 經(jīng)現(xiàn)場(chǎng)勘察，美國(guó)白麻的病變主要分為兩類：
a. 一類是泛黃。泛黃中的一種是已形成的片狀銹黃，約占泛黃部分的50%；另一種是黃褐色斑痕，表現(xiàn)為沒(méi)有擴(kuò)散的狀態(tài)。
b. 另一類是，成片狀且長(zhǎng)時(shí)間不干，用瓦斯或酒精燈烘烤略有干燥，稍后即又恢復(fù)原水斑狀。
② 片狀的銹黃用石材除銹劑擦拭2~3次，銹黃明顯減輕，表明是一種鐵銹，正式清洗施工時(shí)完全可以清除；而黃斑則不能清洗掉，表明是一種礦物固體。
③ 查閱美國(guó)白麻物化性能及成分知其主要化學(xué)成分為：SiO275%；Al2O312.75%；Fe2O31.04%；MgO0.02%；CaO0.78%；K2O3.85%；Aa2O5.48%；TiO20.62%；MnO0.09%；P2O50.01%。
④ 美國(guó)白麻化學(xué)成分中易造成黃銹的鐵礦質(zhì)成分較高，其黃斑及生成的片狀黃銹很大程度上是Fe2O3造成的。
⑤ 物理性質(zhì)為：相對(duì)密度2.62；吸水率0.19%；抗壓強(qiáng)度151MPa，抗彎強(qiáng)度13.80MPa。
表明美國(guó)白麻吸水率較高（通常吸水率大于0.1%都會(huì)在石材板面上明顯顯現(xiàn)出水漬痕跡），但其抗壓、抗彎指標(biāo)高，又決定它特別適合做地面裝飾石材。但是由于美國(guó)白麻特殊的巖石結(jié)構(gòu)使得它的吸水率會(huì)有很大差別，如加工方式不同會(huì)使底面水泥砂漿中的水分、堿分返至裝飾面上，表明出明顯的不同，裝飾效果反差很大。
⑥ 美國(guó)白麻具有十分明顯成片狀、成層狀構(gòu)造，如同俗稱的“千層餅”。礦物成分主要有長(zhǎng)石、石英、黑云母、角閃石、綠泥石等。其礦物中含有相對(duì)較多，且獨(dú)特的鐵礦，以小顆粒均勻分布。由于是赤鐵礦，這些鐵礦石在石材表面為紅色小斑點(diǎn)，它與巖石中很少量的綠泥石表現(xiàn)的綠色小斑點(diǎn)形成鮮明對(duì)比，形成獨(dú)特的色彩圖案。
⑦ 由于美國(guó)白麻構(gòu)成上的特點(diǎn)及鐵礦的存在，使得加工這種石材方式與常規(guī)的方式有所不同，因而會(huì)造成裝修效果及病變的截然不同。
⑧ 分析水斑的形成：
a. 從切割方向上看，美國(guó)白麻荒料紋理清晰、均勻，在順紋理方向上存在與順紋理方向一致的黑云母等暗色片狀礦物

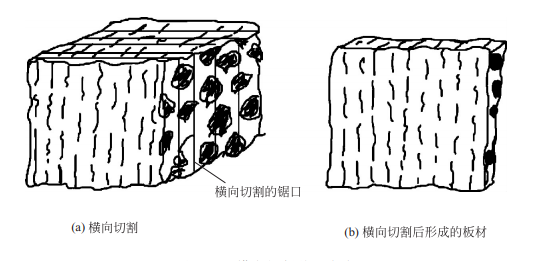

(a) 將其橫向切割后，板材上的黑云母等暗色片狀礦物被切斷，呈現(xiàn)出斷斷續(xù)續(xù)的條紋，色彩鮮明、自然、流暢，如下圖所示。

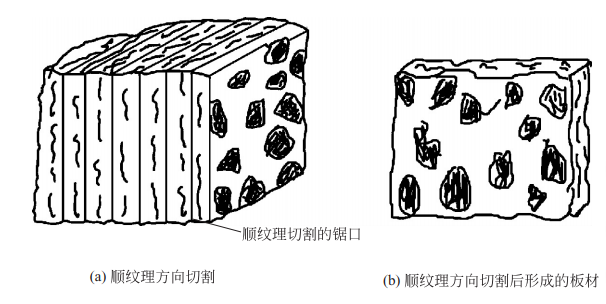

順紋理方向切割
(b) 如果順紋理方向切割，板面則會(huì)表面出成片成片的黑色斑點(diǎn)，如上圖。
b. 為追求美國(guó)白麻的裝飾效果，目前工廠加工美國(guó)白麻花崗石均是以圖1的方式橫向切割的。本工程的美國(guó)白麻也是使用這種方式橫向加工的，但這種橫向加工在板材上表現(xiàn)為裝飾面與粘貼面有豐富的縱向紋路和密集的微孔、微裂隙，吸水通道十分暢通，如圖2所示，水會(huì)沿著貫通板材厚度的片狀云母通道很順利地到達(dá)石材表面。
圖1橫向切割美國(guó)白麻
圖2橫向切割后的板材
⑨ 由此斷定雖然美國(guó)白麻紋理橫向切割有良好的裝飾性，但吸水率變大，無(wú)法阻礙對(duì)底層水分或堿性成分的吸附，是易造成水斑的主要原因，消除吸水通道，是防止鐵礦生銹、銹黃擴(kuò)散的最主要措施。
⑩ 將上述不同切割方法的樣品送試驗(yàn)室試驗(yàn)，將石材浸入少量水中(水不超過(guò)石材厚度的1/2)，在同樣時(shí)間內(nèi)，石材通道暢通的樣品，水分很快在表面呈現(xiàn)水漬，另一種則慢于前一種樣品。
經(jīng)過(guò)了一系列的勘察和經(jīng)驗(yàn)所得，飾管家做出來(lái)以下判斷及結(jié)論：
美國(guó)白麻因加工方式不同，使其吸水率不同，前期又沒(méi)有做密封防護(hù)，使得吸水過(guò)大后，產(chǎn)生水斑，使石材中鐵礦生銹并擴(kuò)散成片；而吸水通道的暢通又將水泥砂漿中的堿性物質(zhì)吸附，堿性物質(zhì)進(jìn)一步吸收水和空氣中水分，形成持久不干的水斑。
找到了原因，我們就好對(duì)癥下藥，對(duì)石材進(jìn)行清洗及防護(hù)措施！
類似美國(guó)白麻的石材構(gòu)造形成的水斑，是最不好清洗和消除的，即使采用化學(xué)中和、烘烤、密封、涂防護(hù)劑等效果均不十分理想。
現(xiàn)在一些市場(chǎng)上使用的強(qiáng)力清洗劑，實(shí)際上是一些酸性清洗液，需清洗后立即使用滲透性較強(qiáng)的有機(jī)硅防護(hù)劑，或含氟有機(jī)硅防護(hù)劑，可以維護(hù)1~2年的時(shí)間。要是在安裝美國(guó)白麻時(shí)，事先在底面和側(cè)面使用了成膜防護(hù)劑，其防護(hù)效果、時(shí)間就會(huì)更長(zhǎng)一些。
對(duì)于和美國(guó)白麻類似的吸水率高的石材，還是應(yīng)從裝修時(shí)就開(kāi)始注意解決幾個(gè)問(wèn)題：
① 正確選擇安裝前使用的防護(hù)劑，防護(hù)劑應(yīng)選擇密封型的，如丙烯酸樹(shù)脂，要多涂幾遍，盡量將吸水通道密封住，在刷最后一遍時(shí)為了不降低石材與水泥砂漿的黏結(jié)力，可在防護(hù)劑半干時(shí)灑上一些干凈粗砂或SiO2粗粉，以增加粗糙面，或可使用界面助劑。
② 鋪裝石材時(shí)，水泥砂漿的拌和不應(yīng)使用太多的水，以免將底層堿性物帶至石材表面；用齒形刮板在石材背面抹灰；使用低堿水泥或石材膠泥。
③ 鋪裝石材后，不應(yīng)用大量水清洗以免水滲入底層，將底層水泥和堿性物質(zhì)帶至表面；即使用水也要及時(shí)吸干。
④ 鋪裝好石材，應(yīng)做表面及黏結(jié)縫的防護(hù)，盡量使用耐候性好的有機(jī)氟硅防護(hù)劑。
石材防護(hù)劑的分類是個(gè)專業(yè)活，那我們到底該如何選用石材防護(hù)劑？
飾管家認(rèn)為：沒(méi)有最好的防護(hù)劑，只有最合適的防護(hù)劑！
不是說(shuō)油性防護(hù)劑就一定比水性防護(hù)劑好，也不是所有油性防護(hù)劑適合所有石材！
要確保防護(hù)的理想效果，搞清楚石材的品質(zhì)系列和我們所希望達(dá)到的防護(hù)目的是至關(guān)重要的。其次充分了解待選品牌防護(hù)劑的成分比例及使用性也很重要。
1、如果為了防止普通米黃類石材泛堿、生銹，一般采用有機(jī)硅型石材防護(hù)劑就可以達(dá)到效果，比如dr.stone鈣質(zhì)石材防護(hù)劑。
2、如果為了防止雅士白、爵士白、漢白玉等淺色石材裁縫后云石膠油性物質(zhì)滲透如創(chuàng)面導(dǎo)致縫口暗影，就必須涂刷界面性的專業(yè)創(chuàng)面抗污劑，比如dr.stone石材創(chuàng)面抗污劑。
3、如果為了防止雅士白、爵士白、漢白玉等白色石材生銹，就一定要涂刷保色型的防護(hù)劑，而不能涂刷含有樹(shù)脂成分的劣質(zhì)防護(hù)劑，否則會(huì)使石材偏烏，比如dr.stone鎂質(zhì)石材防護(hù)劑。
4、如果為了防止花崗巖生銹、水斑等，就必須涂刷專業(yè)性較強(qiáng)的麻石專用防護(hù)劑（原則上講，產(chǎn)品功能越細(xì)分的，專業(yè)性較強(qiáng)，但也不排除很多廠商為了利潤(rùn)而蒙騙的），比如dr.stone麻石專用防護(hù)劑。
5、如果為了改變深色地面毛面石材（火燒面、荔枝面、仿古面等）的裝飾效果，達(dá)到即潤(rùn)色又保護(hù)的目的，如果是地面就必須考慮防護(hù)劑的潤(rùn)色能力和防護(hù)膜的耐磨能力以及防護(hù)膜的抗氧化能力，就需要涂刷專業(yè)型較強(qiáng)的絲光密封防護(hù)劑，比如dr.stone濕色處理劑；如果是墻面只需要考慮防護(hù)劑的潤(rùn)色能力和防護(hù)膜的抗氧化能力就可以了（不同廠家的叫法不一樣，有的稱還原劑、有的稱濕色防護(hù)劑，也有的是模仿胡亂取名）比如dr.stone潤(rùn)色防護(hù)劑。
6、如果防護(hù)的目的是綜合防水和抗污能力，一般要采用有機(jī)氟型石材防護(hù)劑才能達(dá)到效果，比如dr.stone抗?jié)B處理劑。
7、如果是餐廳、灶臺(tái)、車道或其它容易污染的地方，建議采用有機(jī)氟型石材養(yǎng)護(hù)劑以提高石材表面的抗污能力，比如dr.stone抗?jié)B處理劑
8、如果是室外，可以選用有機(jī)硅型養(yǎng)護(hù)劑，但要求產(chǎn)品的抗紫外線能力及耐水性和耐酸性強(qiáng)，比如dr.stone防腐劑。
9、如果是濕貼或灌漿工藝安裝，建議選用石材底面專用養(yǎng)護(hù)劑進(jìn)行底面及四側(cè)邊的防護(hù)處理。底面養(yǎng)護(hù)劑的選用應(yīng)注重養(yǎng)護(hù)劑的耐堿性，而且不能影響石材與水泥的粘接牢度，比如dr.stone底面防護(hù)劑。
以上就是今天為大家分享的關(guān)于美國(guó)白麻石材病變的詳細(xì)講解，希望對(duì)大家能夠有所幫助，如果有關(guān)于石材養(yǎng)護(hù)、石材病癥、建筑飾面保養(yǎng)知識(shí)想咨詢的，在線咨詢客服人員！
